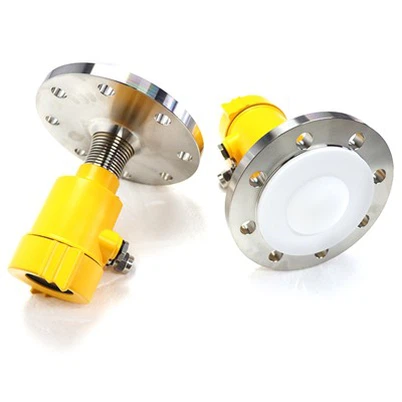

Instalacja radarowego wskaźnika poziomu

Zgodnie z punktem 6.0.7 Specyfikacji projektu instalacji przyrządów petrochemicznych (SH/T 3104-2000) wymagania instalacyjne ultradźwiękowych i mikrofalowych (radarowych) mierników poziomu cieczy (materiału) są następujące:

(1) Podczas pomiaru poziomu cieczy właściwe jest wykrywanie i instalowanie pionowo w dół;

(2) W przypadku pomiaru poziomu materiału wiązkę mikrofal należy skierować na króciec wylotowy znajdujący się na dnie pojemnika;

(3) Odległość pomiędzy środkiem wiązki mikrofalowej a ścianą pojemnika powinna być większa niż promień wiązki w najniższym położeniu cieczy (materiału) obliczony na podstawie kąta wiązki i zakresu pomiarowego;

(4) Ścieżka wiązki mikrofalowej powinna unikać zasięgu strumienia wiązki zasilającej pojemnik;

(5) Ścieżka wiązki mikrofal powinna omijać mieszadła i inne przeszkody.

Instalacja mikrofalowego miernika poziomu cieczy (materiału) powinna również spełniać wymagania producenta.

Ponadto w zbiornikach pływających i kulistych z tubusami obserwacyjnymi zwykle stosuje się falowody, głównie w celu wyeliminowania efektu interferencji wielokrotnych ech, które mogą być wywołane kształtem pojemnika lub w celu zwiększenia odbitej energii echa podczas pomiaru mediów o niskim względnym stałe dielektryczne. Po zainstalowaniu wskaźnik poziomu cieczy powinien znajdować się na środku rurki falowodu, a spoina rurki falowodu powinna być gładka i pozbawiona zadziorów oraz usunąć rdzę i zanieczyszczenia, aby zapewnić dokładność pomiaru.

Istnieje wiele rodzajów przyrządów do pomiaru poziomu cieczy, a każda metoda pomiaru ma swoją własną charakterystykę i znaczenie. Radarowy miernik poziomu może spełniać określone wymagania pomiarowe w zakresie pomiaru poziomu cieczy, jego wydajność robocza jest stabilna i niezawodna, łatwa w obsłudze i bezpieczna, ma silne właściwości przeciwzakłóceniowe, może mierzyć więcej mediów, może osiągnąć wysoką dokładność pomiaru, więc radarowy miernik poziomu nieuchronnie będzie być szeroko stosowane w przemyśle petrochemicznym ze względu na jego cechy i zalety. Ale radarowy miernik poziomu ma również swoje ograniczenia, takie jak wysoka cena, względna stała dielektryczna medium ma pewne wymagania. Dlatego przy wyborze należy go kompleksowo rozważyć zgodnie z potrzebami rzeczywistych okazji zastosowania, charakterystyką projektu inżynieryjnego, warunkami i kosztami projektowania itp., aby zapewnić ekonomiczne zastosowanie, bezpieczeństwo i niezawodność.
